應用背景(Application Background)
在半導體、LCD、LED 等工序中產生的副產品移送過程中必然發 生的管道及VALVE副產品堵塞現象，需使用CONTORL。

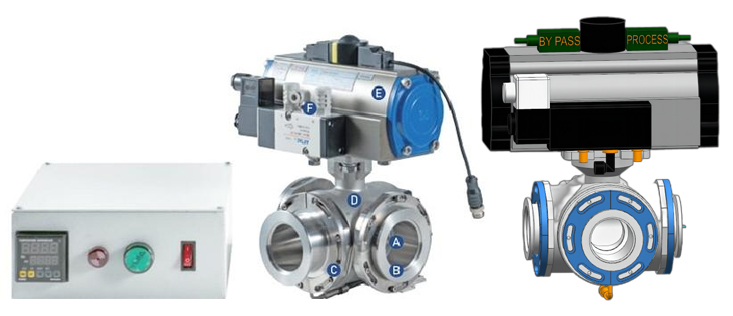

2WAY &3WAY HOT VALVE無SCLUBBER堵塞現象，為移送BY-PRODUCT而制作。
CATRID GETYPE可直接將溫度傳達到VALVE 內部，特別是FLANGE和BALL角的溫度差異極小。另外，采用高溫設計，可設置符合目的的TEMP(180℃J), 防止POWDER 堆積。
以延長管道OVERHAUL周期、防止突發性SHUTDOWN、提高M(jìn)AIN設備啟動率及生產性為目的制成的產品，在3WAY VALVE中提供**方案。
產品優點（Product Advantages）
維修費節約Malntenance cost savings
Cartridge Heater Type,Heater Fail時
現有：Valve or assembly更換
改善：用Cartridge Type只需更換Heater
結果：現有1000→170,節減83%以上
產品規格（Product Specification）
|
Contents |
Description |
||
|
型 號 |
普通款（可帶加熱） |
標準款（加熱款） |
|
|
開關方式 |
ROTARY BALL TYPE |
||
|
SIZE |
KF40、KF50、(KF80、KF100可定制) |
||
|
閥體尺寸 |
140(W)*94.5(L)*105.5(H) (NW40) 160(W)*94.5(L)*105.5(H) - (NW50) |
160(W)*150L)*122(H) - (NW40) |
|
|
形式 |
INLET |
1 |
|
|
OUTLET |
PROCESS FLOW / CLEANING FLOW |
||
|
材質 |
BODY |
SUS304 |
|
|
CYLINDER |
SUS304 |
||
|
使用溫度 |
< 280℃ |
||
|
POWDER 影響 |
無 |
||
|
安裝難度 |
無設置限制 |
||
|
氣密性 |
保持潤滑及耐磨性 |
||
|
Leak rate |
1< 1.0E-7 mbar l/sec |
||
|
Signal |
DC 24V |
||
|
ACTUATOR |
旋轉角度 |
90° |
|
|
運轉壓力 |
1.5~10Kgf / cm2 |
||
|
本體 |
Aluminum |
||
|
haft |
SUS304 |
||
